پمپ اب کولر موتوژن

بررسی ویژگی های پمپ آب کولر موتوژن

کولرهای آبی (Evaporative Coolers) از جمله پرمصرف ترین سیستم های برودتی در ایران و بسیاری از کشورهای جهان هستند. به دلیل استفاده از مکانیسم ساده خنک سازی بر اساس تبخیر (Evaporation) در این سیستم ها، غالباً هزینه های خرید، نگهداری و تعمیرات پایین است. از طرفی، برای اقلیم های گرم و خشک که عملاً استفاده از کولرهای گازی ممکن نیست، کولرهای آبی بهترین گزینه خواهد بود. از این رو، در حال حاضر بالغ بر ۸۰ درصد از سیستم های سرمایشی مورد استفاده در ایران را کولرهای آبی تشکیل داده اند. از آنجا که سیال خنک کننده کولرهای تبخیری آب است، نیاز به یک سیستم آب رسانی ایده آل، غیرقابل انکار است. این سیستم آب رسانی شامل یک واتر پمپ، سیستم انتقال آب، اتصالات مربوطه، توزیع کننده و … می شود. در صورتی که تمایل دارید با پمپ کولر آبی بیشتر آشنا شوید، با آرتا الکتریک همراه باشید. سایر اجزای مکانیکی و الکترومکانیکی این کولر بسیار ساده و به شرح زیر است:

• الکتروموتور (Electromotor)

• فن یا دمنده (Fan / Blower)

• واسط های تبخیری (Cooling Pads)

• و سیستم کنترلی دستگاه (Controlling System)



انواع پمپ کولر آبی

پمپاژ آب از تشتک کولر آبی به سه راهی انشعاب از طریق واتر پمپ امکان پذیر است. موتور الکتریکی این پمپ ها از نوع تک فاز القایی با قطب چاک دار است. پمپ های مورد استفاده در کولرهای آبی دارای دو نوع متداول هستند که عبارتند از:



• پمپ کولر آبی با استاتور بوبینی

• و پمپ کولر آبی با استاتور بالشتکی

البته تقسیم بندی دیگری نیز از بابت نیروی محرکه سیستم وجود دارد. بدین صورت که برخی از پمپ های آب به صورت پمپ های متداول (پمپ های آب الکترومکانیکی) با استفاده از جریان التریسیته کار نمی کنند و مکانیکی هستند. در حقیقت، از نیروی گردش موتور کولر نیروی خود را تامین می نمایند



اجزای سازنده و نحوه عملکرد پمپ کولر آبی

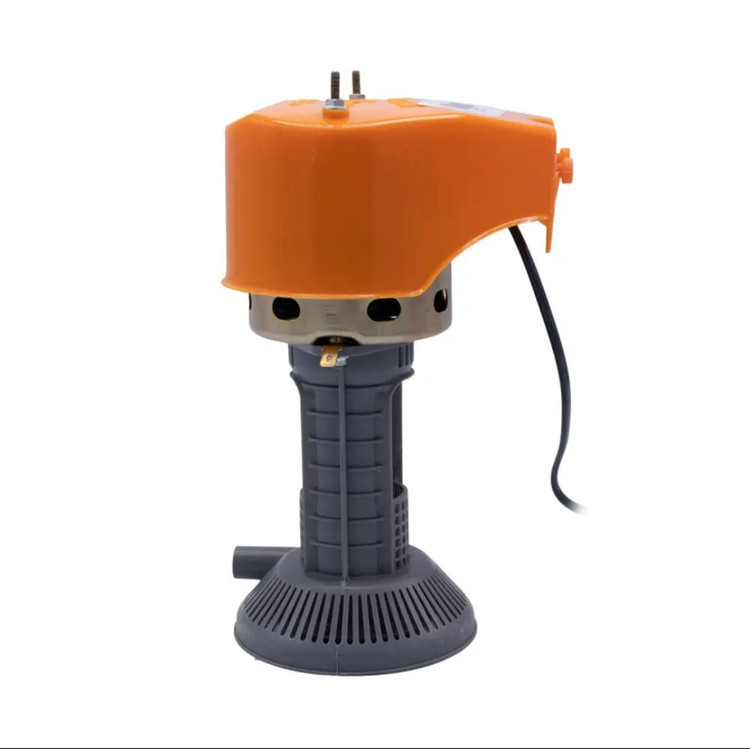

همانطور که اشاره شد، وظیفه پمپ های کولر آبی پمپاژ آب به قسمت های آب رسانی و توزیع کننده های (ِDistributers) کولر است. واتر پمپ ها از ورق های آهن سیلیس دار ساخته می شوند و و از دو قسمت الکترومکانیکی (موتور) و مکانیکی (پمپ) تشکیل یافته اند. قسمت های مختلف یک پمپ عبارتند از:

• پایه اصلی پمپ که در داخل آب قرار می گیرد و وظیفه پمپاژ آب به بدنه کولر را بر عهده دارد

• پروانه چهار یا سه پره ای که نقش توربین را ایفا می کند

• کفی پمپ که در زیر بدنه نصب شده و نقش آب بندی پمپ کولر آبی را دارد

• چپقی پایه پمپ یا محل قرار گیری شیلنگ (Output) که وظیفه انتقال آب به سه راهی را بر عهده دارد

• کلاهک پمپ که به عنوان قسمت فوقانی پمپ همانند یک چتر روی پمپ تعبیه شده تا از انتقال آب به داخل پمپ جلوگیری نماید

پمپ های کولر آبی تک موتوره با دریافت ولتاژ ۲۲۰ ولت، در جهت و سرعتی مشخص چرخش کرده و موتور پره ها از جمله مهم ترین اجزای اجرایی آن ها هستند. چرخش و حرکت این پره می تواند آب را بالا آورده و آن را از طریق شیلنگ خروجی آب از پمپ به انشاب گیر انتقال دهد. بدین صورت، رطوبت لازم برای مکانیسم انتقال حرارت در خلال پدها یا پوشال های خنک کننده تامین می گردد

مشخصات فنی پمپ های کولر آبی

مشخصات فنی پمپ های کولر آبی اغلب به صورت زیر بیان می شوند:

ولتاژ، اغلب معادل ۲۲۰ ولت

قدرت یا ظرفیت، بر اساس CFM متناسب با ظرفیت کولر آبی مورد نظر

شدت جریان (Flow Rate) بر اساس گالن بر ساعت یا مترمکعب بر دقیقه

وزن واتر پمپ بر اساس پوند یا کیلو گرم

جنس بدنه که اغلب از فلز، پلاستیک یا پلمیر است

و نوع پمپ که می تواند مواردی شامل گریز از مرکز بودن (Centrifugal) یا آف ست (Offset) بودن پمپ را شامل گردد



نصب پمپ کولر آبی

محل نصب پمپ ها در داخل کولرهای آبی توسط تولید کنندگان این سیستم ها مشخص می گردد. اما در غالب حالت ها، در نزدیکترین محل به فن دمنده و در دورترین پوزیشن نسبت به پدها یا پوشال های خنک کننده در نظر گرفته می شود. کف پمپ بایستی با کف کولر به صورت مسطح تماس پیدا نماید.

استفاده از سبد یا بسکت (Basket) صافی به منظور جلوگیری از عبور ذرات و اشیا به داخل پمپ (پره ها و سیستم انتقال و توزیع آب) ضروری است. به ویژه زمانی که از پوشال های قدیمی به عنوان واسط های تبخیری استفاده می گردد.

مخزن ذخیره آب کولر (Reservoir) باید تا میزانی که تولید کننده تعیین نموده است پر گردد. با استفاده از فلوتر یا شناور (Float Valve) می توان سطح ایده آل سیال را تنظیم نمود.

این نکته را در نظر بگیرید که چرخاندن شفت و پره ها قبل از هربار آغاز کار سیستم در فصل جدید می تواند کمک کننده باشد.

فیلترها و شیلنگ انتقال و … را به صورت دوره ای سرویس، رسوب زدایی و تمیزکاری نمایید.
